太陽能熱水工程_集中式太陽能工程的幾點探討
上海太陽能工程-上海湘宸太陽能公司135-6460-1168是一家以太陽能熱水器生產為主的太陽能工程廠家，公司在太陽能行業有做過的工程案例有：平板太陽能熱水器，陽臺壁掛式太陽能熱水器,分體太陽能，平板分體太陽能熱水器工程，等，公司承接太陽能熱水器工程，太陽能采暖，太陽能發電，太陽能空調等。
如果您有這方面的需要，我們可以免費給您勘察現場，給您免費做方案與預算報價等,一套太陽能熱水工程設備系統，所投資成本是現在所用能源三年費用的上一套太陽能熱水工程設備，前三年收回投資成本后可以免費使用七到十年以上，節能環保省錢看得到。
關于集中式太陽能工程的幾點探討摘 要：近些年來,節能技術得到國家和社會的大力推廣，太陽能中央熱水系統是一種新出現的節能技術。本文就是結合工程實例對太陽能中央熱水系統作一個簡要論述，并對該系統在運行中發生的問題及改進措施做一個初步的探討。關鍵字：節能 太陽能中央熱水系統1.我國的太陽能資源 我國人口眾多，資源相對不足，環境污染嚴重，能源問題已成為經濟和社會發展的重要制約因素。大力開發利用新能源和可再生能源，對于改善以煤炭為主的能源結構、緩解能源生產和使用造成的環境污染、促進經濟社會可持續發展具有十分重要的意義。 我國具有非常豐富的太陽能資源。太陽能年輻照總量每平方米超過5000兆焦耳、年日照時數超過2200小時以上的地區約占我國國土面積的三分之二以上；若將全國太陽能年輻照總量的百分之一轉化為可利用能源，就能滿足我國全部的能源需求；豐富的太陽能資源為太陽能熱水器產業的發展提供了良好的資源保障。 據測算，我國陸地表面每年接受的太陽輻射能量約為5.0×1018kJ，全國各地太陽年輻射總量達335～837kJ／cm2•a，中值為586kJ／cm2•a。從全國各地太陽年輻射總量的分布來看，西藏、青海、新疆、內蒙古南部、山西、陜西北部、河北、山東、遼寧、吉林西部、云南中部和西南部、廣東東南部、福建東南部、海南島東部和西部以及臺灣省的西南部等廣大地區的太陽輻射總量較大，而其他地區則較小。因此，在近一些年來，太陽能技術得到了很快的發展2.某花園小區實例2.1 工程簡介某花園小區是上海某置業有限公司開發的高檔住宅小區，該小區在設計之處就已經確定了使用太陽能中央熱水系統，所以對太陽能與建筑結合考慮的比較周到，樓頂采用平頂設計，并制作了安裝太陽能集熱器的大型鋼結構飄板和屋頂景觀照明系統，使太陽能系統和建筑外觀完美結合。該太陽能中央熱水工程由某公司具體設計和施工，是太陽能中央熱水系統較為成功的一個工程實例2.2 系統設計要求：2.2.1 保證用戶24小時熱水供應，每戶用量42℃熱水150公升；2.2.2每戶的供水必須有足夠的噴淋壓力；2.2.3春、夏、秋三季正常天氣無需輔助熱源，其他條件下可以采用2.2.4 燃氣爐輔助，輔助熱源和太陽能有良好的自動切換功能；2.2.5系統必須有良好的自動控制系統，做到無人伺守2.3 集熱器設計本工程使用的集熱器專門為該花園小區設計的集熱器，該集熱器配有24支直徑47MM，長度1200MM的全玻璃真空管，其管間距打破了現有太陽能熱水器的局限，擴大為115MM，集熱器完全可以鋪設在傾角10°的鋼結構框架上，前后管之間不會產生遮擋，即不影響鋼結構的整體美觀，又能保證正常的集熱效果；這種集熱器沒有普通太陽能熱水器頂部的儲熱水箱，循環水可以很快將集熱器的熱水帶走，同時安裝簡便，可以組成大面積的陣列。這種集熱器可以保證每日晴好天氣下提供140升熱水/臺，全年平均溫升30℃，全年平均日得熱量4200大卡。集熱器示意圖
2.4 系統設計流程2.4.1 本中央熱水系統分為24個分系統（即一個單元為一個分系統），各分系統之間獨立的。2.4.2 由于太陽能的能流密度較低（一般小于1000W/M2），相比其他能源集熱速度較慢，因此需要有一個足夠大的保溫水箱來儲存太陽能集熱器在全天吸收的能量，同時為保證系統能24小時供應熱水，此工程專門設計了兩個水箱，一個恒溫水箱，可以直接供給用戶，另一個為儲熱水箱用于儲存熱量，并給恒溫水箱補水，這兩個水箱的容量相當于每日用水量。2.4.3 每日太陽輻射達到一定強度時，集熱器開始升溫并達到設定溫度，這時定溫感應控制器開始啟動，循環水泵將冷水由儲熱水箱輸送到集熱器，冷水均勻地通過每一臺集熱器并被加熱，加熱后的熱水由集熱器流到恒溫水箱，這樣恒溫水箱內的水就會被加熱，多余的熱水由恒溫水箱流入儲熱水箱，如此往復的循環就完成了集熱器對儲熱水箱內部水的加熱，恒溫水箱的作用就是在短的時間內獲得可供使用的熱水，保證24小時連續供水，由于集熱器的熱水是由恒溫水箱流向儲熱水箱，保證了恒溫水箱的水溫始終會高于儲熱水箱，這樣便于對輔助熱源的控制。2.4.4 用戶衛生熱水通過設在恒溫水箱上的出口供應，供水管路分為兩套管路，距頂樓3層以下的用戶由于足夠的落差，噴淋壓力完全可以保證，無須增壓，所以管路上設計了循環泵，當管路上溫度下降時，循環泵會自動啟動，來保證管網能保持設定的水溫；距頂樓3層以上的用戶水流落差較小，所以設計了增壓泵，當管道內有一定的水流時增壓泵會自動啟動，用以保證必要的噴淋壓力。由水泵進行強制循環來保證熱水管網的壓力，當恒溫水箱的溫度低于設定溫度時（一般為50℃），恒溫水箱配置的燃氣爐開始啟動，達到設定溫度時自動停止。2.4.5 儲熱水箱通過給恒溫水箱補水的方式完成熱量的傳遞，當其溫度高于設定溫度時，由其補入恒溫水箱的熱水會將恒溫水箱的水溫維持在設定溫度以上，燃氣爐不會啟動；而當恒溫水箱的溫度低于設定溫度時，說明儲熱水箱補入的水溫不足，或者恒溫水箱水溫的自然下降了（這時儲熱水箱的水溫肯定也會自然下降），燃氣爐會快速啟動并及時將恒溫水箱的水加熱到設定溫度。

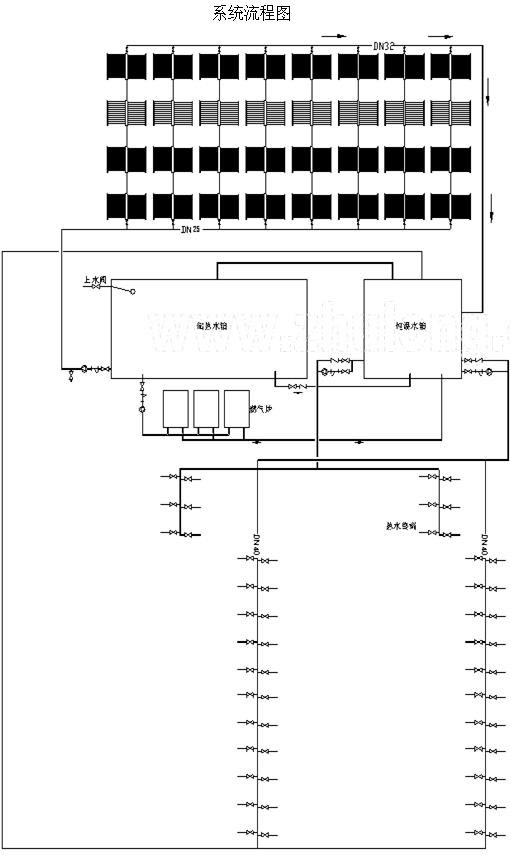

系統流程圖
3.某花園小區太陽能中央熱水系統的使用情況及改進的探討3.1 使用情況該系統在投入使用3年來，并經過幾次大的改進，現在基本可以達到用水的要求。但是由于太陽能中央熱水系統是一個新生事物，無論是設計施工還是使用，都沒有現成的經驗可以借鑒，所以在使用中發生了不少問題，具體有如下幾點：3.1.1 能耗比較大，熱水的成本太高3.1.2 循環水泵和增壓水泵損壞的頻率較高，在高峰時，正常使用3個月就可能損壞;3.1.3 儲熱水箱和恒溫水箱的噪音較大;3.1.4 上三層的達不到設計要求的24小時熱水3.2 原因的分析和改進措施的探討3.2.1 能耗較大的原因3.2.1.1 管道的保溫不好。由于小區的風很大，屋頂管道的保溫非常容易松動、脫落，管道井內的管道保溫也沒有得到充分的重視。3.2.1.2 溫度控制系統準確度不夠，容易產生漂移，使集熱器在溫度達不到設定溫度的時候（如晚上），系統還會將儲熱水箱中溫度較高的水循環到集熱器內，導致水溫下降，從而啟動輔助加熱，浪費能源。3.2.2 能耗較大的改進措施3.2.2.1 我們可以加強對管道的保溫，選用保溫效果好的材料，屋頂管道保溫要進行加固，并且每年或者是半年要對管道保溫進行檢查和修復，保持管道保溫的完好。3.2.2.2 溫度控制系統準確度不夠，主要是設備原因，但傳感器的導線如果沒有保護、固定不好的話，也會影響其準確度。所以除使用適用于太陽能工程的、可靠的傳感器外，還要特別關注傳感器室外導線的施工。3.2.3 循環水泵和增壓水泵損壞的頻率較高產生的原因主要是熱水在水泵的腔室產生水垢，導致水泵的效率降低，終很快損壞。這個問題要是從根本上解決的話，就需要對熱水系統中的水進行軟化，但軟化從成本上來說是不可接受的，所以只能從水泵的選型和維護上著手。水泵需要選擇腔室較大的泵，過于精密的水泵在結垢后更加容易損壞；另外對水泵要加強維護和保養，在正常使用情況下，2個月就需要對循環水泵和增壓水泵打開清洗一次，并要打開過濾器仔細清洗濾網。本工程原來使用丹麥格蘭富水泵，后來更換為德國威樂水泵，故障率就明顯減少了。3.2.4 儲熱水箱和恒溫水箱的噪音較大的原因主要是系統排氣不暢，儲熱水箱都與專門的排氣管，但恒溫水箱的排氣沒有得到應有的重視，部分排氣管起不到排氣的作用，導致系統運行時發出巨大的噪音，引起用戶投訴。在使用中，因為排氣不暢，有一個恒溫水箱在氣壓作用下，曾經發生了很大的扭曲，所以排氣不暢也會發生嚴重的后果。要解決這個問題，就需要在系統設計上就考慮充分的排氣，尤其是儲熱水箱和恒溫水箱。3.2.5 上三層的達不到設計要求的24小時熱水，這是系統決定的。在設計時，上三層為一個獨立的回路，沒有將管路閉環。但是這樣的設計應該是基于在基本保證用水需要的前提下節能的考慮，因為上三層的管路相對較短，在打開用水器具后，很快就會有熱水，雖然浪費了一小部分水，但是因為不用循環而節約了大量的能源，所以這個考慮是合理的。
