太陽能熱水器工程-全玻璃真空太陽集熱器組成
太陽能熱水器工程-全玻璃真空太陽集熱器組成。總的來說，太陽能熱水器工程是全玻璃真空太陽集熱器是由多根全玻璃真空太陽集熱管插入聯箱而組成。
（1）全玻璃真空太陽集熱管的結構和工作原理全玻璃真空太陽集熱管由內、外兩根同心圓玻璃管構成，具有高吸收率和低發射率的選擇性吸收膜沉積在內管外表面上構成吸 熱體，內外管夾層之間抽成髙真空，其形狀像一個細長的暖水瓶膽，如圖M3所示。它 采用單端開口，將內、外管口予以環形熔封；另一端是密閉半球形圓頭，由彈簧卡支撐， 可以自由伸縮，以緩沖內管熱脹冷縮引起的應力。彈簧卡上裝有消氣劑，當它蒸散后能吸 收真空運行時產生的氣體，保持管內真空度。
圖1-13全玻璃真空太陽集熱管
1—外玻璃管；2—內玻璃管；3 —真空；4一有支架的消氣劑；5—選擇性吸收表面
其工作原理是太陽光能透過外玻璃管照射到內管外表面吸熱體上轉換為熱能，然后加 熱內玻璃管內的傳熱流體，由于夾層之間被抽真空，有效降低了向周圍環境散失的熱損 失，使集熱效率得以提高。
（2）真空集熱管選擇性吸收膜需使用專門設備進行制備，我國真空集熱管選擇性吸收膜絕 大多數采用磁控濺射工藝。例如，鋁-氮/鋁選擇性吸收膜，它的太陽輻射吸收率a大于0.93,紅外發射率ε約0.06;而國家標準a≥86,ε≤0.09。

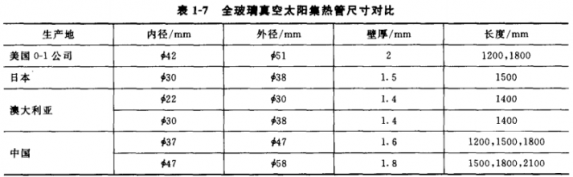

(2)全玻璃真空太陽集熱管的規格與性能參數國內外真空集熱管的內外直徑、厚度和長度有所差別，見表1-7。
國標《全玻璃真空太陽集熱管》（GB/T 17049—2005)規定了對全玻璃真空太陽集熱 管的技術要求。
材料應采用硼硅玻璃3. 3。
空曬性能參數y>175m2 ?℃/kW (當太陽輻照度G>800W/ m2,環境溫度ta在 8?30℃之間）。
悶曬至水溫增加35℃所需的太陽曝輻童(G>800W/ m2,環境溫度G 為8?30。0。
平均熱損系數Uct<0.9W/ m2 ?℃)。
真空夾層內的氣體壓強P<5X10-2Pa。
耐熱沖擊應能承受25eC以下冷水與90℃以上熱水交替反復沖擊三遍而不損壞。
耐壓需求應能承受0.6MPa的壓力。
抗冰雹要求應在徑向尺寸不大于25mm的冰雹襲擊下無損壞。
