太陽能熱水器工程系統施工中變頻器與各種備、附件的準備
接上一篇文章：“太陽能熱水器工程系統施工的準備工作有那些”，這篇文章介紹“太陽能熱水器工程系統施工中變頻器與各種備、附件的準備”
四、變頻器
太陽能熱水器工程系統在運行過程中，為了使水泵等電器能正常運行，往往要 設置變頻器，如圖2-4所示。
五、各種備、附件
為便于在設計和施工過程屮采購到合格的產品，現將太陽能熱水器工程系統 常用的備、附件用圖2 – 5和表2 – 3加以說明，供參考選用。

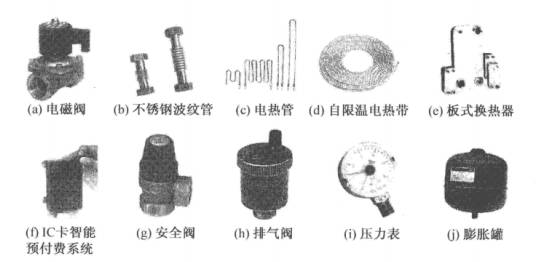

圖2-5系統常用的備、附件

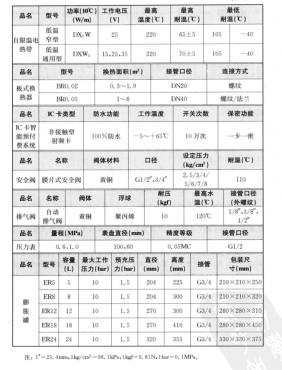

表2-3各種備、附件參數
| 品名 | 型號 | 連接方式 | 公稱直徑 (mm) | 電源
(V) |
消耗功 率(W) | 介質
溫度（t：) |
|
| 電磁閥 |
熱水/ 蒸汽 |
螺紋 | 25/40 | 交流220 | ≤50 | (-5?+120)≤200 | |
| 型號
品名 |
DN15 | DN20 | DN25 | ||||
| 不銹鋼波紋 管K度 | ≥300 | 60, ≥300 | 80, ≥300 | ||||
| 品名 | 規格(功率） | 電壓
(V) |
結構形式 | 接線端子中 心距 | 長度 | 緊固件 | |
| 電熱管 | 2 kW | 220 | M型 | 240 | 240 | M22 | |
| 4 kW | 420 | ||||||
| 6 kW | 380 | M 型/U型 | 400/80 | 270/1 050 | |||
| 9 kW | 350/1 400 | ||||||
| 12 kW | 440/1 750 | ||||||
| 15 kW | 540/2 200 | ||||||
